Аэродромы
Взлетно-посадочные полосы, рулежные дорожки и перроны с высокой расчетной нагрузкой.
Эксклюзивный дистрибьютор TBT Scietech в Казахстане
Купить тяжелый дефлектометр HWD TBTHWD-NJ-M в Казахстане
Оригинальный Heavy Weight Deflectometer для неразрушающей диагностики несущей способности аэродромных, магистральных и промышленных покрытий. Импульсная нагрузка 12–300 кН, автоматическая регистрация чаши прогибов, GPS и температуры.
12–300 кНASTM D4694-09AASHTO R321–9 геофонов, до 15
Конкурентная цена по запросу · официальная поставка, запуск и сервис по Казахстану
12–300 кНдиапазон импульсной нагрузки
±2500 мкмдиапазон измерения прогиба
≈35 секундориентировочно на одну точку
1–15 датчиковмасштабируемая схема геофонов
Диагностика аэродромных и тяжелонагруженных покрытий
TBTHWD-NJ-M создает контролируемую импульсную нагрузку и измеряет динамические прогибы покрытия. Повышенная нагрузочная способность позволяет моделировать тяжелое транспортное воздействие, включая посадочную нагрузку воздушных судов.
Автомагистрали
Оценка несущей способности и неоднородности участков автомобильных дорог.
Промышленные площадки
Контроль покрытий, подвергающихся движению тяжелой техники и повторным нагрузкам.
Планирование ремонта
Данные о прогибах помогают выделять слабые зоны и обосновывать дальнейшее обследование.
Как работает тяжелый дефлектометр HWD
Нагрузочный модуль опускает плиту на покрытие и сбрасывает груз с заданной высоты. Геофоны регистрируют чашу прогибов, а система связывает результаты с нагрузкой, координатами и температурой.
1. Установка на точке
Прицеп позиционируют в точке обследования, нагрузочная плита и датчики автоматически опускаются на поверхность.
2. Импульсная нагрузка
Ультразвуковой датчик контролирует высоту подъема груза для точного воспроизведения заданного уровня нагрузки.
3. Регистрация данных
Система сохраняет нагрузку, прогибы, GPS и температуру для построения чаши прогибов и последующего анализа конструкции.
Особенности TBTHWD-NJ-M
Автоматизированная конструкция рассчитана на полевые измерения, транспортирование и безопасную работу на дорожных и аэродромных объектах.
- жесткая рама с расчетным сроком эксплуатации более 10 лет при надлежащем обслуживании;
- автоматический цикл и управление с ноутбука одним оператором;
- четырехсегментная плита для лучшего контакта с неровным покрытием;
- автоматическое GPS-позиционирование и измерение температуры поверхности и воздуха;
- зарядка аккумуляторной батареи от генератора тягача;
- экспорт данных в CSV или DDX.
- двойная гидравлическая и механическая блокировка;
- аварийная система подъема нагрузочной плиты;
- отдельный ручной пульт для автоматического и сервисного режимов;
- две камеры: контроль плиты и соединения с тягачом;
- инерционное торможение и синхронизация световой сигнализации с тягачом;
- система предупреждения столкновений — опционально.

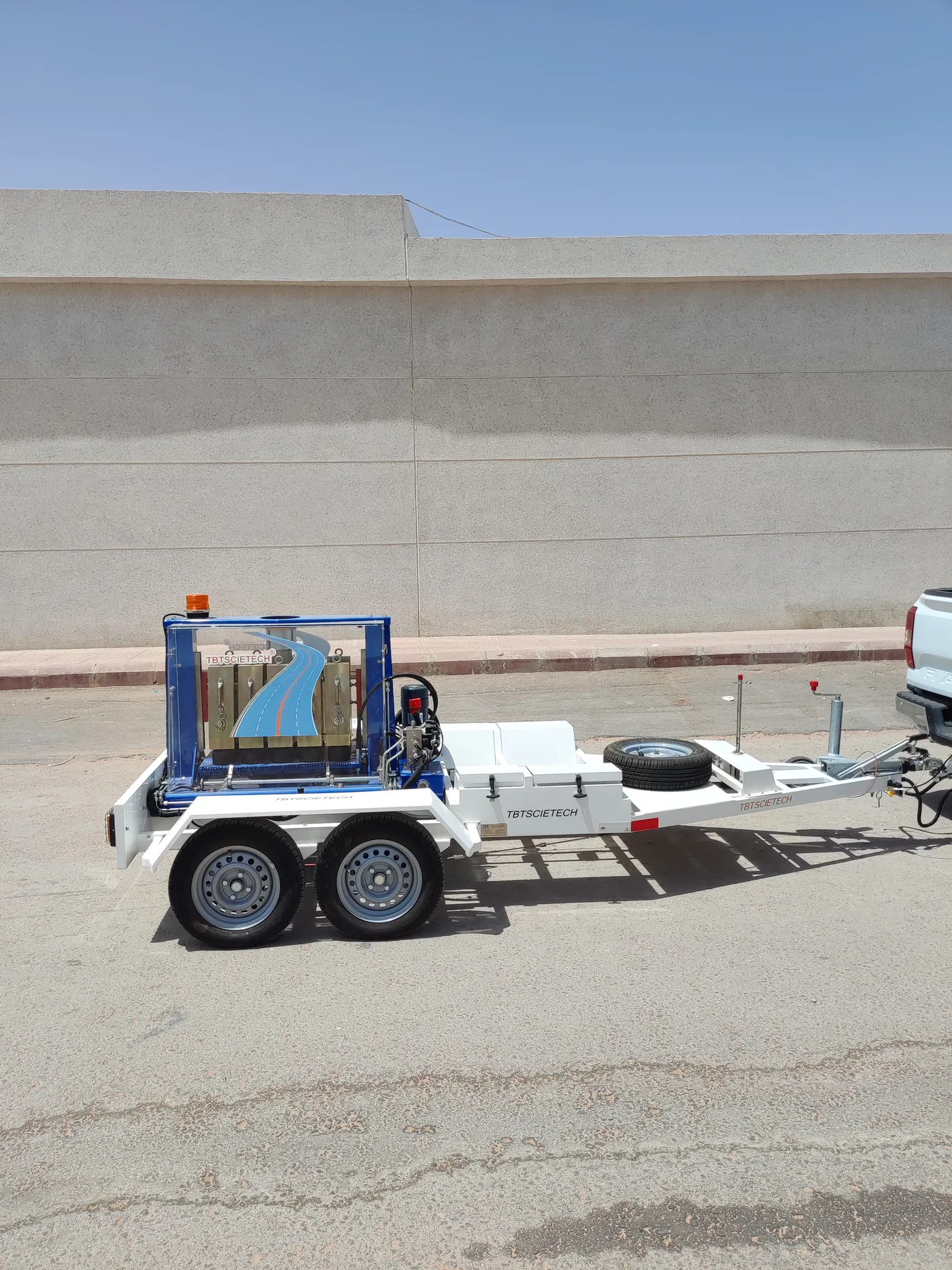

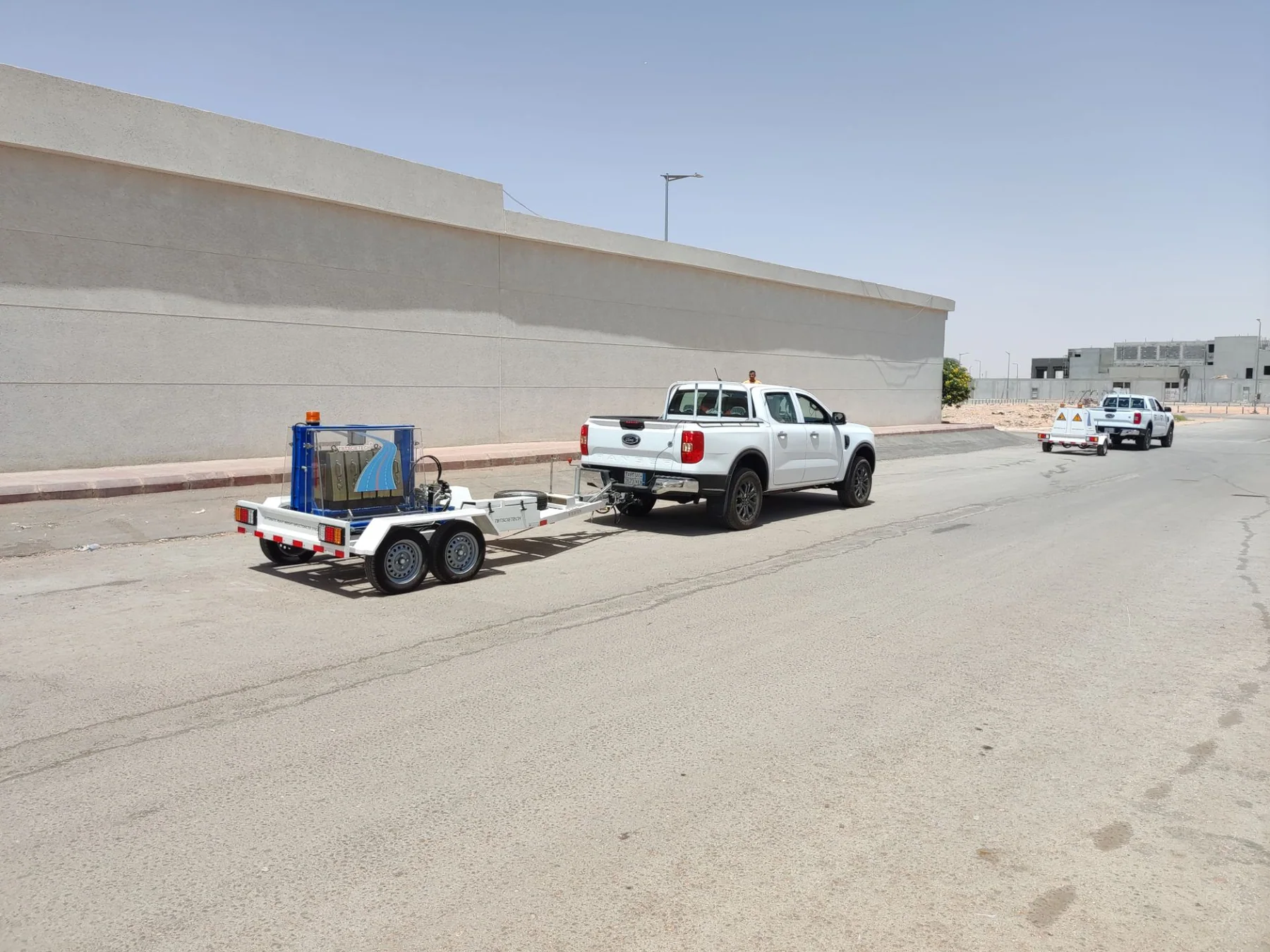

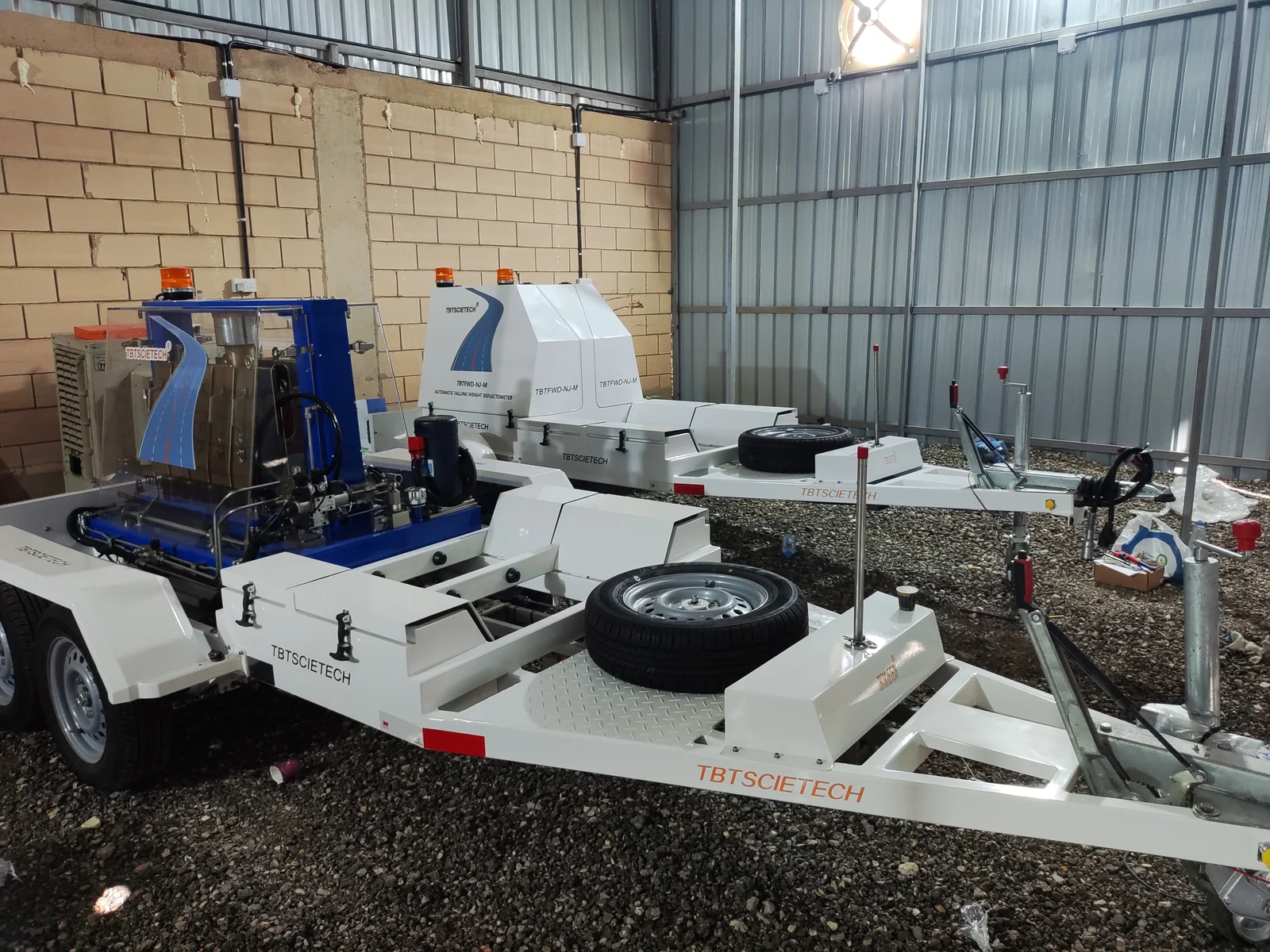

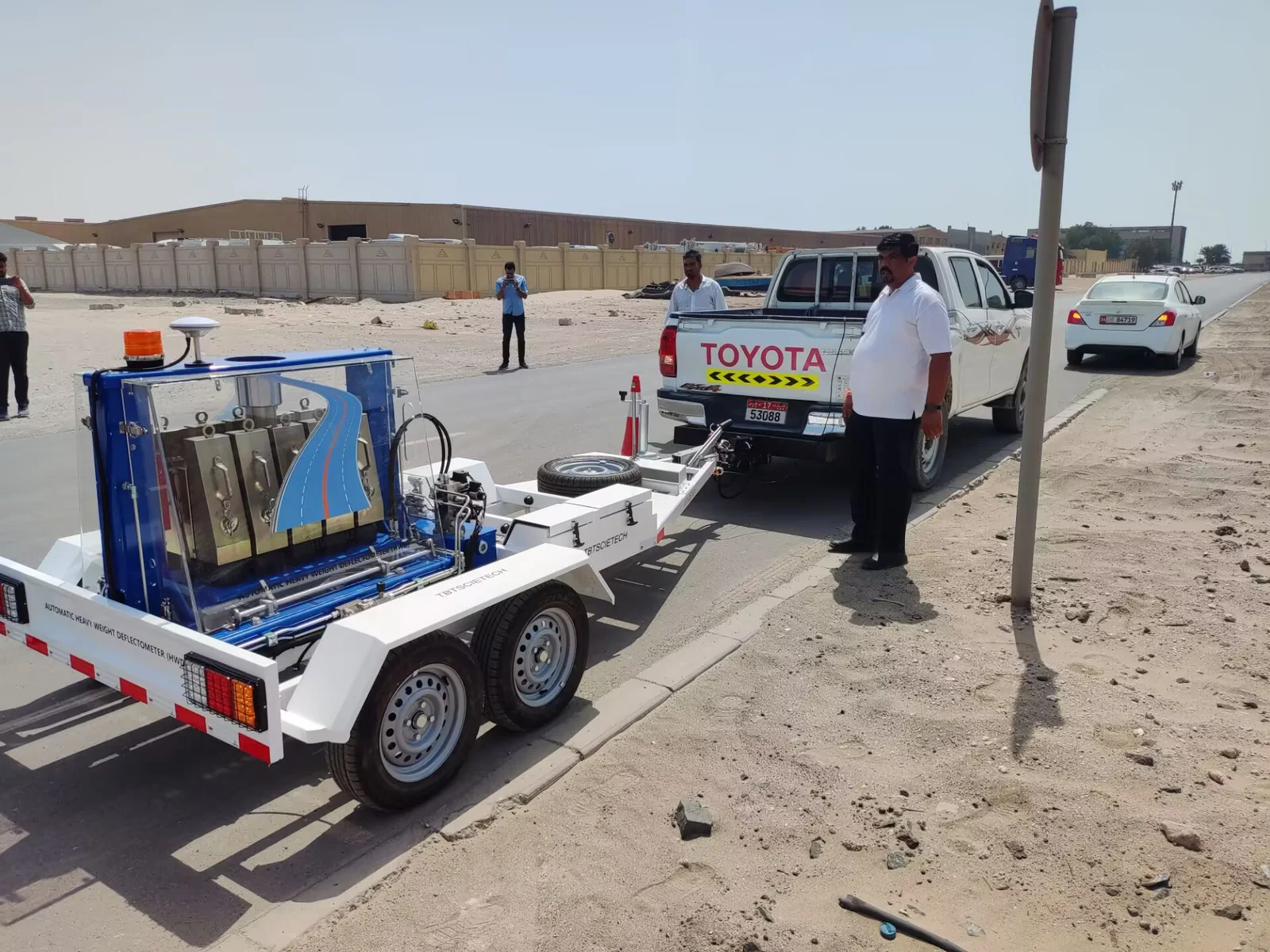

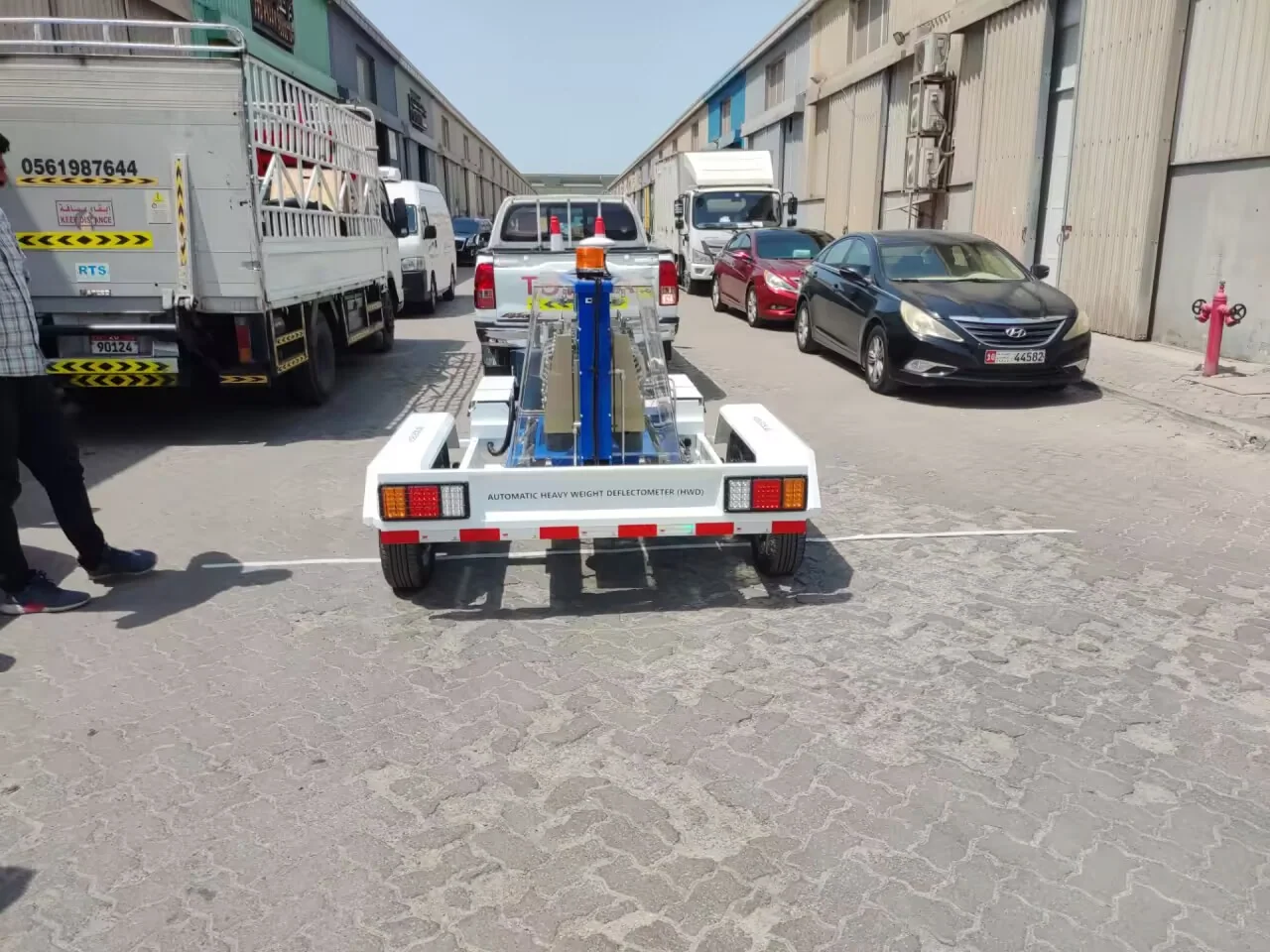

TBTHWD-NJ-M в полевых условиях и на производстве

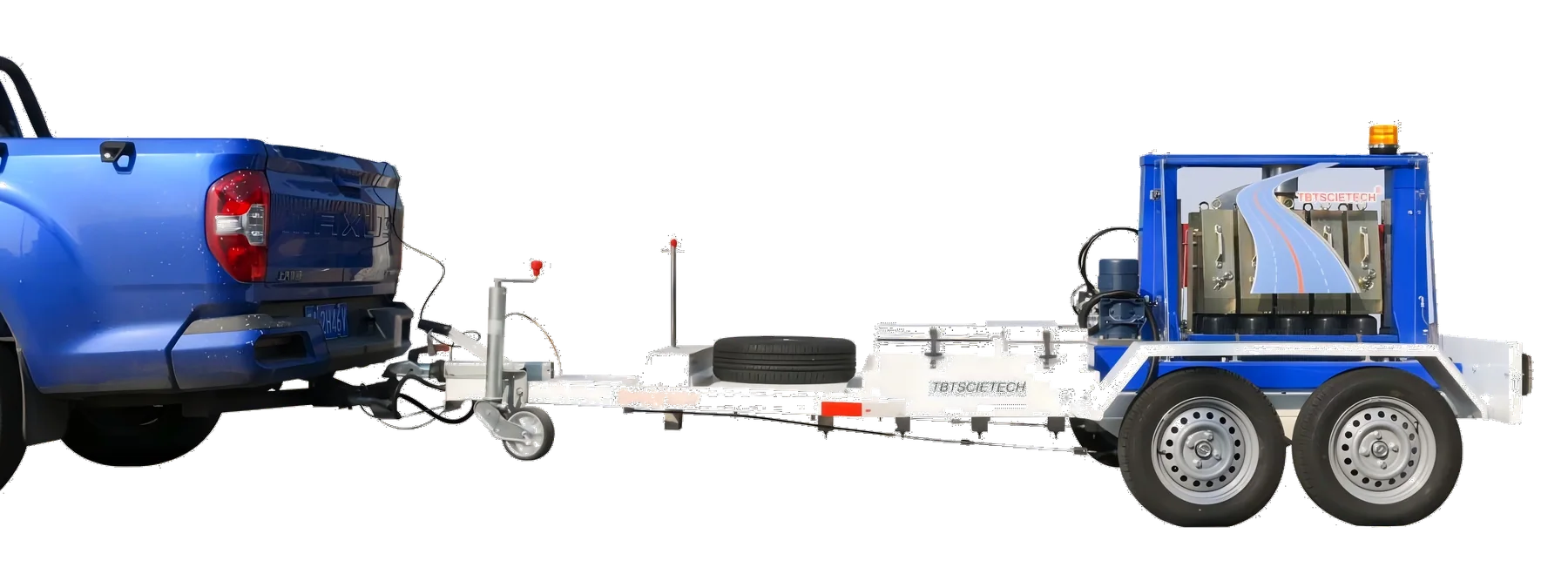

Фотографии показывают прицепную конструкцию, работу с тягачом, нагрузочный модуль и реальные экземпляры оборудования.
Технические характеристики тяжелого дефлектометра
Параметры сверены с официальной страницей Heavy Weight Deflectometer производителя TBT Scietech. Перед закупкой подтверждаем окончательную конфигурацию и требуемую редакцию стандартов.
| Диапазон нагрузки | 12–300 кН |
|---|---|
| Скорость движения | 0–120 км/ч |
| Ориентировочное время испытания точки | около 35 секунд |
| Тип датчика прогиба | магнитоэлектрический датчик скорости |
| Количество датчиков прогиба | 1–9 шт., расширение до 15 шт. |
| Диапазон прогиба | ±2500 мкм |
| Точность / повторяемость прогиба | 2% / 1% |
| Повторяемость нагрузки | 2% |
| Разрешение нагрузки | 0,1 кН / 1 кПа |
| Нагрузочная плита | Ø300 мм, четырехсегментная; Ø450 мм доступна опционально |
| Диапазон измерения температуры | −50…+100 °C, платиновый датчик и инфракрасный датчик |
| Разрешение / точность температуры | 0,1 °C / 0,50% |
| Точность GPS | ±5 м |
| Габариты | 418 × 185 × 145 см |
| Масса | около 1500 кг |
Стандартная комплектация
Базовый комплект из каталога производителя. Точный состав поставки фиксируется в коммерческом предложении.
| Позиция | Статус | Количество |
|---|---|---|
| Основной прицеп с геофонами и аккумуляторной батареей | стандарт | 1 комплект |
| Ноутбук Lenovo с ПО сбора данных и калибровочными данными | стандарт | 1 комплект |
| Калибровочная башня | стандарт | 1 комплект |
| DMI с функцией GPS | стандарт | 1 комплект |
| Набор инструментов | стандарт | 1 шт. |
| Запасные части | стандарт | 1 комплект |
| Комплект переоборудования тягача | стандарт | 1 комплект |
| Руководство по эксплуатации | стандарт | 1 шт. |
Компоненты, калибровка и программное обеспечение
Изображения извлечены из технического каталога TBTHWD-NJ-M и показывают ключевые узлы системы.

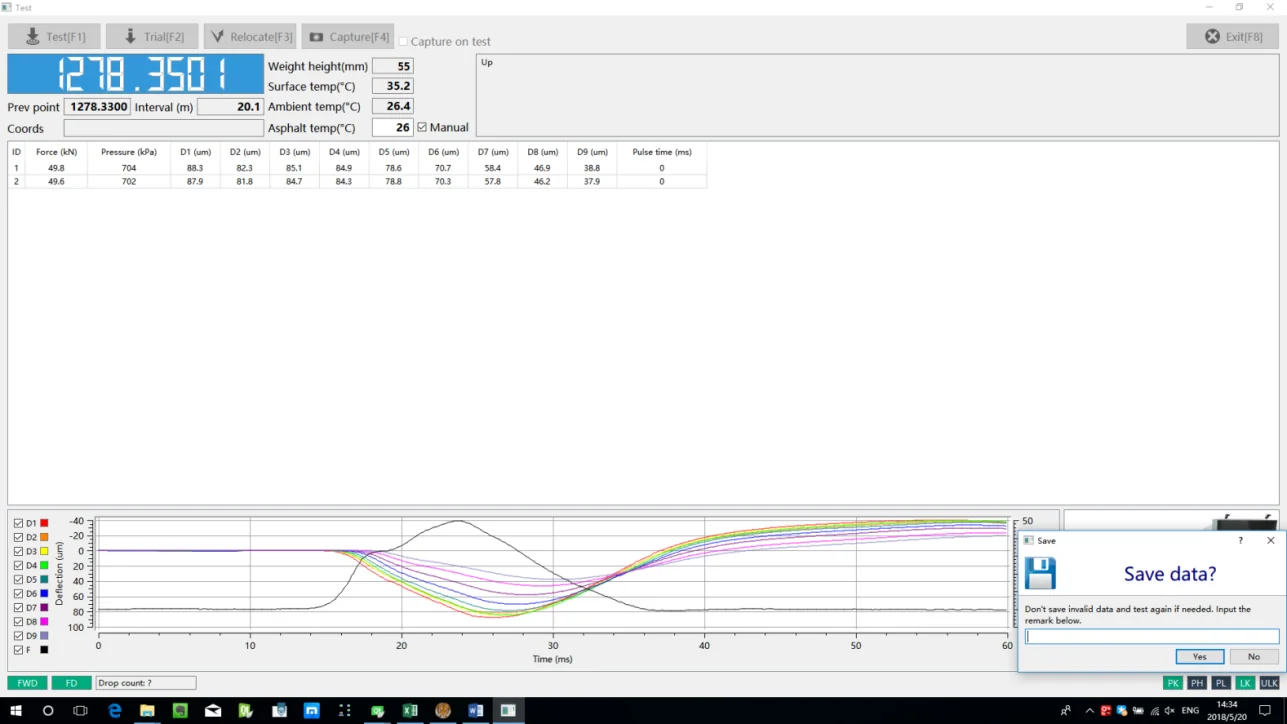

Программное обеспечениеРегистрация нагрузки, датчиков и кривых прогиба по точке испытания.

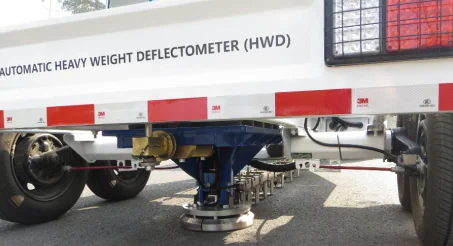

Четырехсегментная плитаУлучшенный контакт с неровной поверхностью покрытия.
Геофонный датчикМагнитоэлектрический датчик для регистрации динамического прогиба.

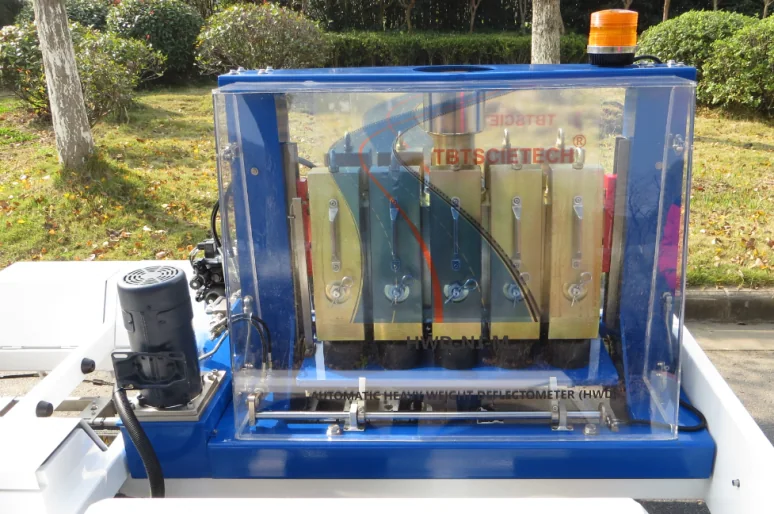

Нагрузочный механизмСменные грузы и направляющая система импульсного нагружения.

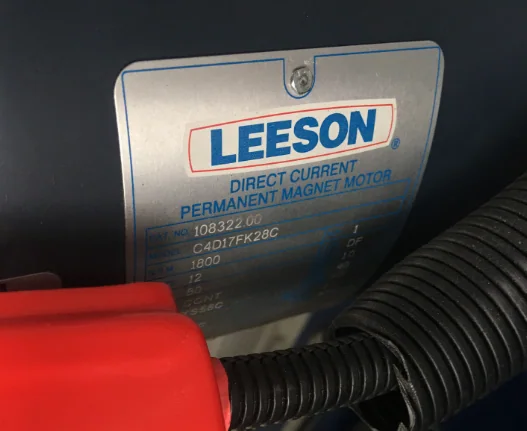

Электродвигатель LeesonКомпонент приводной системы, показанный в каталоге производителя.

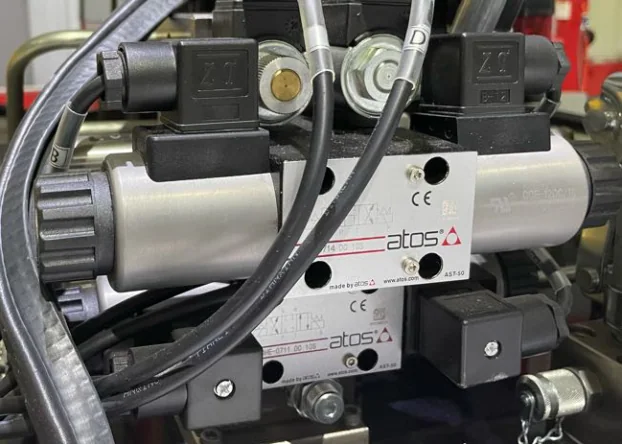

Клапаны ATOSГидравлические компоненты нагрузочной и подъемной системы.

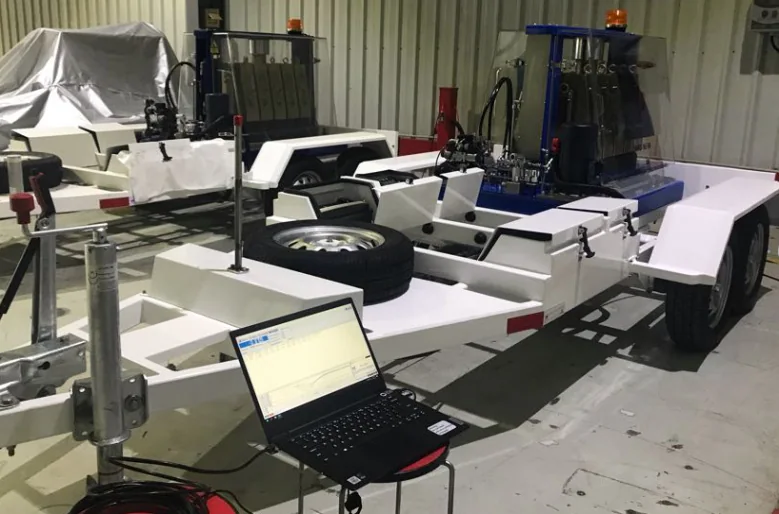

КалибровкаПроверка системы с калибровочной башней и ноутбуком.

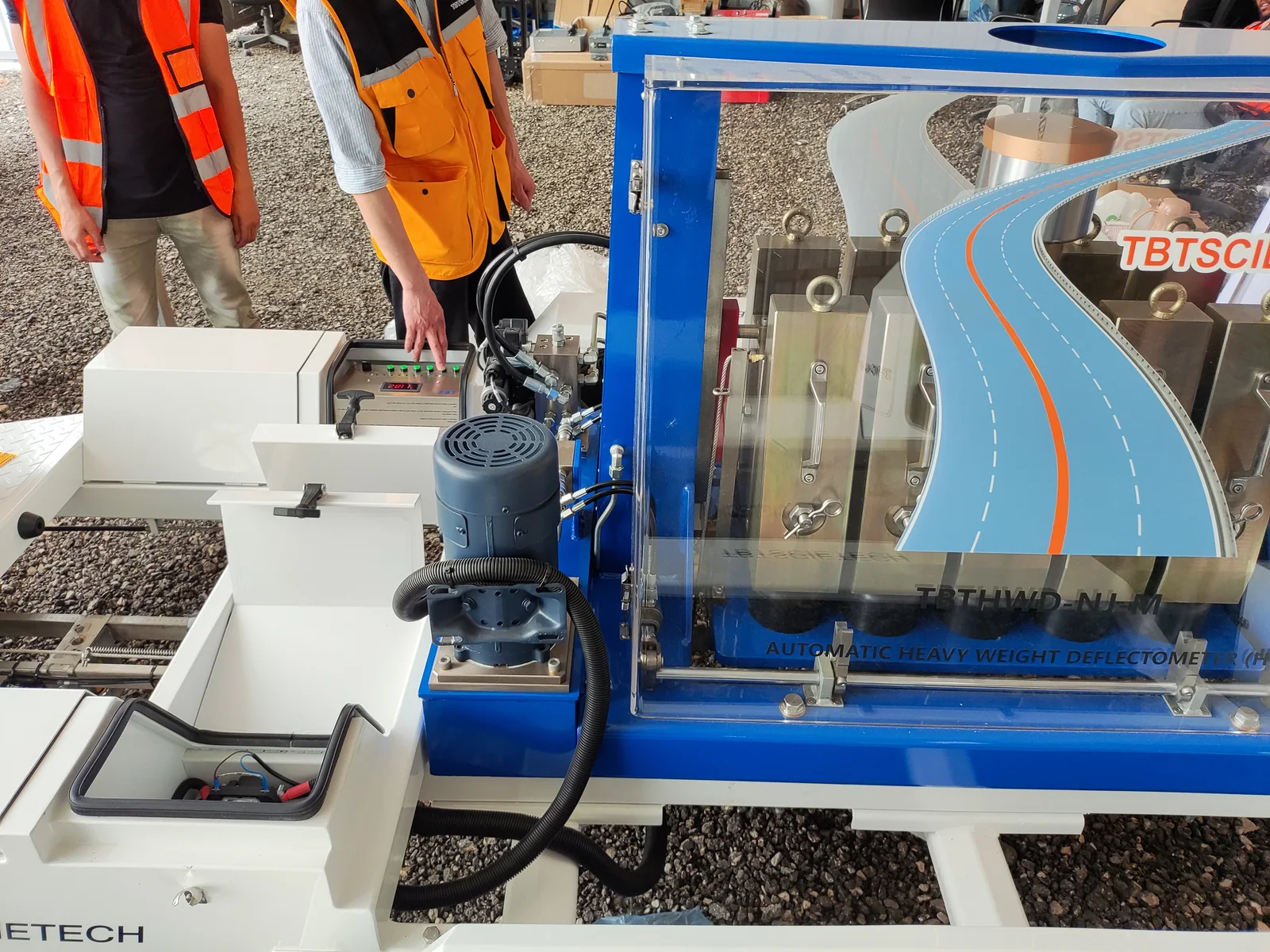

Нагрузочный блокЗащитный корпус, гидравлика и система подъема грузов.
Купить или заказать HWD TBTHWD-NJ-M у эксклюзивного дистрибьютора
Bolashaq Trade Group — официальный эксклюзивный дистрибьютор TBT Scietech в Казахстане. Стоимость зависит от количества геофонов, диаметра плиты, опций безопасности, программного обеспечения, переоборудования тягача и состава сервисных работ.
Что указать в запросе
Тип объекта, нагрузку, количество датчиков, требуемый стандарт, тягач, формат данных и город поставки.
Что получите
Коммерческое предложение с согласованной комплектацией, сроком поставки и перечнем документов.
Запуск и сервис
Согласуем установку, пусконаладку и выезд специалистов. Подробнее о сервисе.
Вопросы о тяжелом дефлектометре HWD
Ответы для дорожных лабораторий, аэропортов, подрядчиков и служб эксплуатации покрытий.
Для чего применяют тяжелый дефлектометр HWD TBTHWD-NJ-M?
Прибор применяют для неразрушающей оценки реакции дорожной конструкции на импульсную нагрузку. Повышенная нагрузка позволяет обследовать аэродромные покрытия, магистрали и другие конструкции, рассчитанные на тяжелое транспортное воздействие.
Чем HWD отличается от обычного FWD?
HWD развивает более высокую нагрузку. Диапазон TBTHWD-NJ-M составляет 12–300 кН, поэтому прибор подходит для моделирования тяжелых колесных нагрузок, включая воздействие шасси воздушных судов.
Какие стандарты указаны для TBTHWD-NJ-M?
В документации производителя указаны ASTM D4694-09 и AASHTO R32. Если в проекте требуется конкретная актуальная редакция, отправьте ее вместе с техническим заданием для проверки комплектации.
Сколько датчиков прогиба устанавливается?
Доступна конфигурация от 1 до 9 датчиков, с возможностью расширения до 15. Схема размещения выбирается по методике обследования и требуемой чаше прогибов.
Как быстро выполняется измерение?
В таблице технических характеристик указан ориентировочный цикл около 35 секунд на точку. Фактическая производительность зависит от режима нагрузки, схемы датчиков и организации движения на объекте.
Какие данные сохраняет система?
Система регистрирует нагрузку и прогибы, координаты GPS, температуру покрытия и окружающей среды. Данные могут выводиться в CSV или DDX для последующей обработки.
Можно ли заказать TBTHWD-NJ-M в Казахстане?
Да. Подготавливаем коммерческое предложение, поставку, согласование комплектации и сервисный запуск для заказчиков в Казахстане.
Какие данные нужны для расчета цены?
Укажите тип объекта, требуемый диапазон нагрузки, количество геофонов, диаметр нагрузочной плиты, требования к программному обеспечению, тягачу, стандартам и город поставки.
