TBT Scietech / серия TBTUTM-C

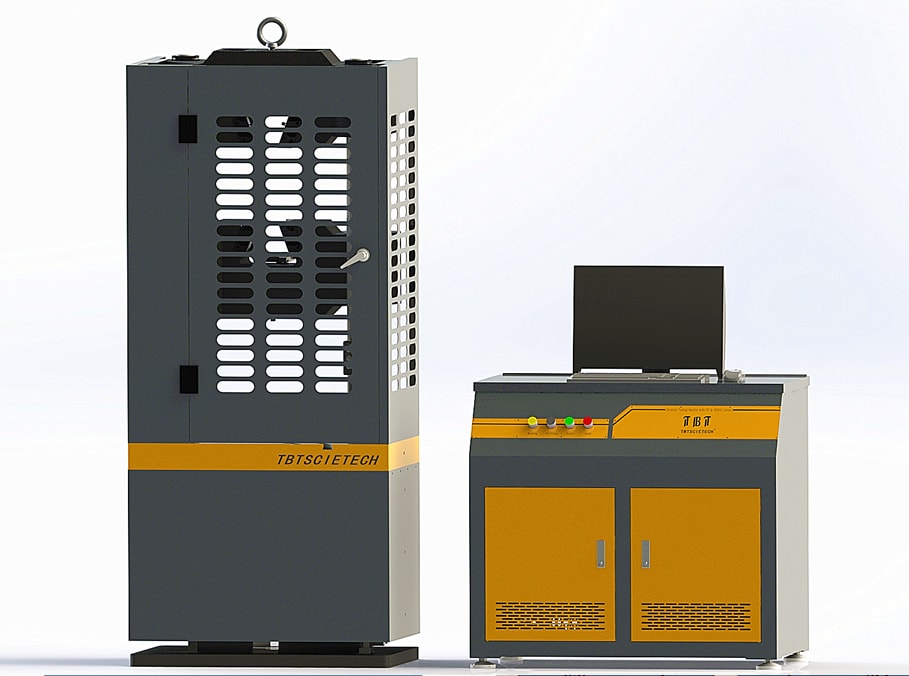

Сервогидравлическая универсальная испытательная машина серии TBTUTM-C с шестиколонной рамой. Для разных схем нагружения используются подходящие захваты, опоры и плиты; комплектацию выбирают по образцам и методике.
Укажите образцы и виды испытаний — согласуем комплектацию в предложении.
Подбор оборудования
В таблице производителя для TBTUTM-1000C указаны круглые образцы диаметром 20–40 мм и плоские образцы толщиной 0–40 мм. Для других размеров требуется отдельное подтверждение подходящих захватов; переносить диапазоны от соседних моделей серии нельзя.
Указанное пространство необходимо сопоставить с длиной образца и установленной оснасткой. Расстояние между колоннами составляет 510 мм, ход поршня — 200 мм. Эти размеры отвечают на разные вопросы и не заменяют друг друга.
Производитель указывает диапазон между опорами 100–400 мм. Схему нагружения, размеры опор и нагружающего элемента выбирают по методике и геометрии образца. Сам диапазон не подтверждает применимость ко всем материалам.
Технические данные
| Модель | TBTUTM-1000C |
|---|---|
| Максимальная нагрузка | 1000 кН |
| Диапазон измерения нагрузки | 2–100% полной шкалы |
| Количество колонн | 6 |
| Расстояние между колоннами | 510 мм |
| Максимальное пространство растяжения | 600 мм |
| Максимальное пространство сжатия | 600 мм |
| Расстояние между опорами при изгибе | 100–400 мм |
| Диаметр круглого образца для захватов | 20–40 мм |
| Толщина плоского образца для захватов | 0–40 мм |
| Ход поршня | 200 мм |
| Максимальная скорость подъёма поршня | 80 мм/мин |
| Скорость подъёма траверсы | 310 мм/мин |
| Мощность двигателя | 2,5 кВт |
| Габариты основного блока | 960 × 620 × 2100 мм |
| Габариты гидравлического шкафа | 1000 × 600 × 910 мм |
| Масса основного блока | 2200 кг |
Параметры приведены для модели TBTUTM-1000C по данным производителя. Варианты точности серии: класс 1 или 0,5; требуемое исполнение и состав оснастки согласуются при заказе. Не переносите параметры на модель с суффиксом C-I.
Перед заказом
Вопросы о машине
1000 кН. Указанный производителем диапазон измерения нагрузки — 2–100% полной шкалы. При выборе учитывайте ожидаемое усилие и требования вашей методики.
Это отдельные исполнения с разными размерами рабочего пространства и захватов. На этой странице приведены характеристики TBTUTM-1000C, без суффикса I.
Машина рассчитана на несколько видов механических испытаний. Работа с другими образцами возможна при подходящей оснастке и соответствии требованиям методики.
Напишите материал, размеры и виды испытаний. В предложении зафиксируем модель, оснастку и условия поставки.
